生活飲用水的常規處理流程是把未受污染的地表水處理成生活飲用水，其去除對象主要為懸浮物、膠體和致病微生物，一般采用如下的常規處理流程：原水→混凝→沉淀→過濾→消毒→管網。

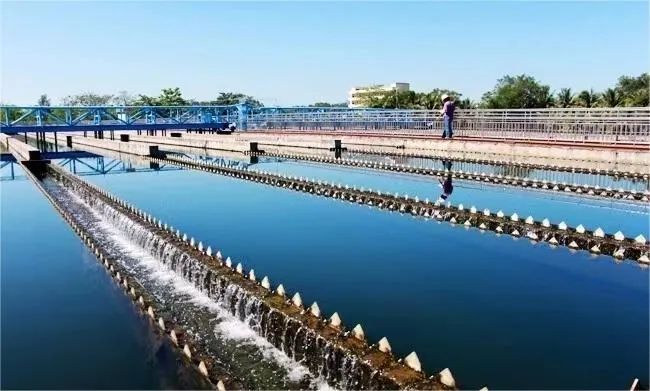

△自來水廠過濾池

    為滿足生產管理的需要，掌握工藝運行情況，控制水質指標，自來水廠應根據工藝流程設置必要的過程檢測儀表。儀表的選型原則為：滿足工藝控制需要，安全可靠、經濟實用。儀表均選用工業級在線式儀表，并根據安裝環境的要求具有相應的防護等級。儀表的輸出信號均采用4～20mA標準信號或RS485數字通訊，便于數據采集和處理。本文以湖北某自來水廠為例，配置各工藝區域的儀表參考如下：

    1.取水口

    (1)攔污柵前、閘板閥后各設1套超聲波液位計，進水間設置2套超聲波液位計。

    (2)電磁流量計1套，監控取水流量。

△國家一級水源保護區

亞洲天池——丹江口水庫

    2.凈水廠

    (1)進水管。設1臺超聲波流量計，計檢測水廠進水流量。

    (2)配水井。配置1套超聲波液位計監測液位值，配置濁度計1套，pH計1套。

    (3)平流沉淀池。超聲波液位計4套，分別設于2格沉淀池中，檢測沉淀池中的水位。濁度計2套，安裝在沉淀出水口，用于監測出水濁度。超聲波泥水界面儀2套，檢測沉淀池中的泥位。pH計1套，檢測沉淀池出水pH值。

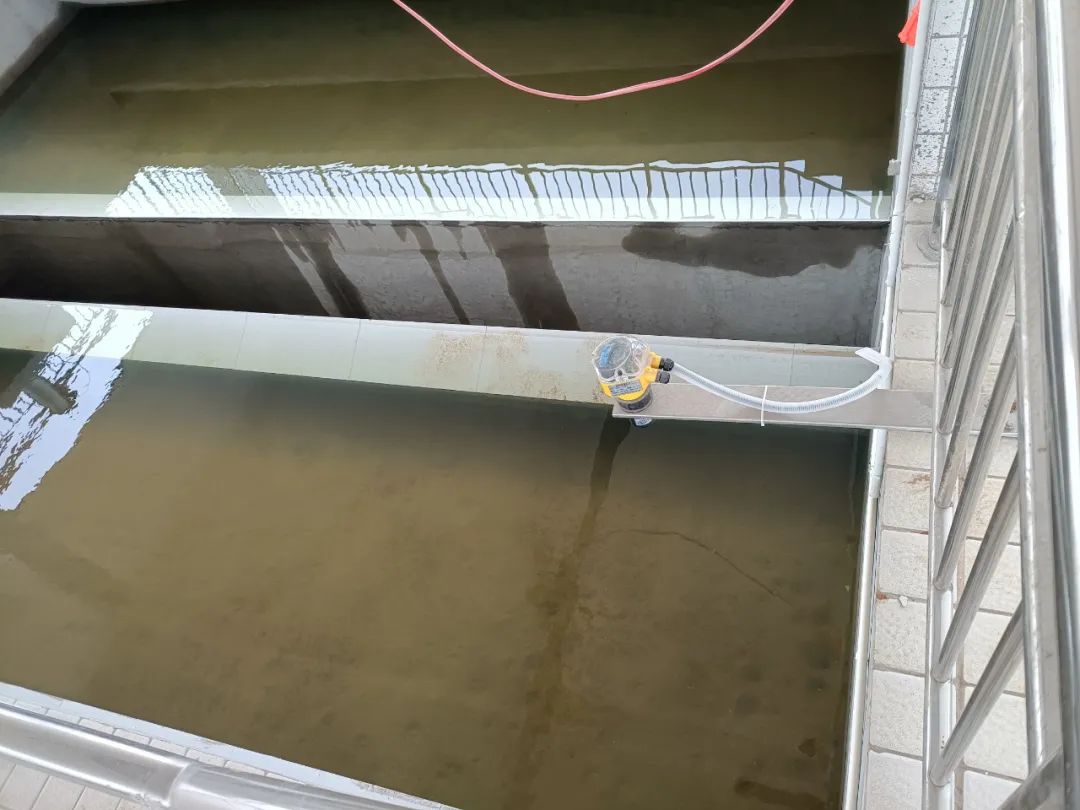

△廣水市廣水供水廠超聲波液位計應用現場

    (4)翻板濾池。設置超聲波液位計4套，分別設于4格濾池內，監測該池中水位。設置4套濁度計和1套pH計，檢測濾后水pH值和濁度。

    (5)反沖洗水泵房。空氣流量計1套，設置于壓縮空氣總管上；壓力變送器4套，設置于各水泵出水管上；電磁流量計1套，設置于反沖洗進水總管上；超聲波液位計1套，設置于反沖洗水泵吸水池。

    (6)加氯間。設置二氧化氯泄露檢測儀及報警設施（氣體報警儀）。

    (7)清水池。配置投入式靜壓液位計2套，檢測清水池中的水位。余氯分析儀2套，用于檢測清水池出水端凈化后水中余氯的含量。濁度計2套，安裝在清水池出水口，用于檢測出廠水濁度。pH計1套，安裝在清水池出水口，用于檢測出廠水pH值。

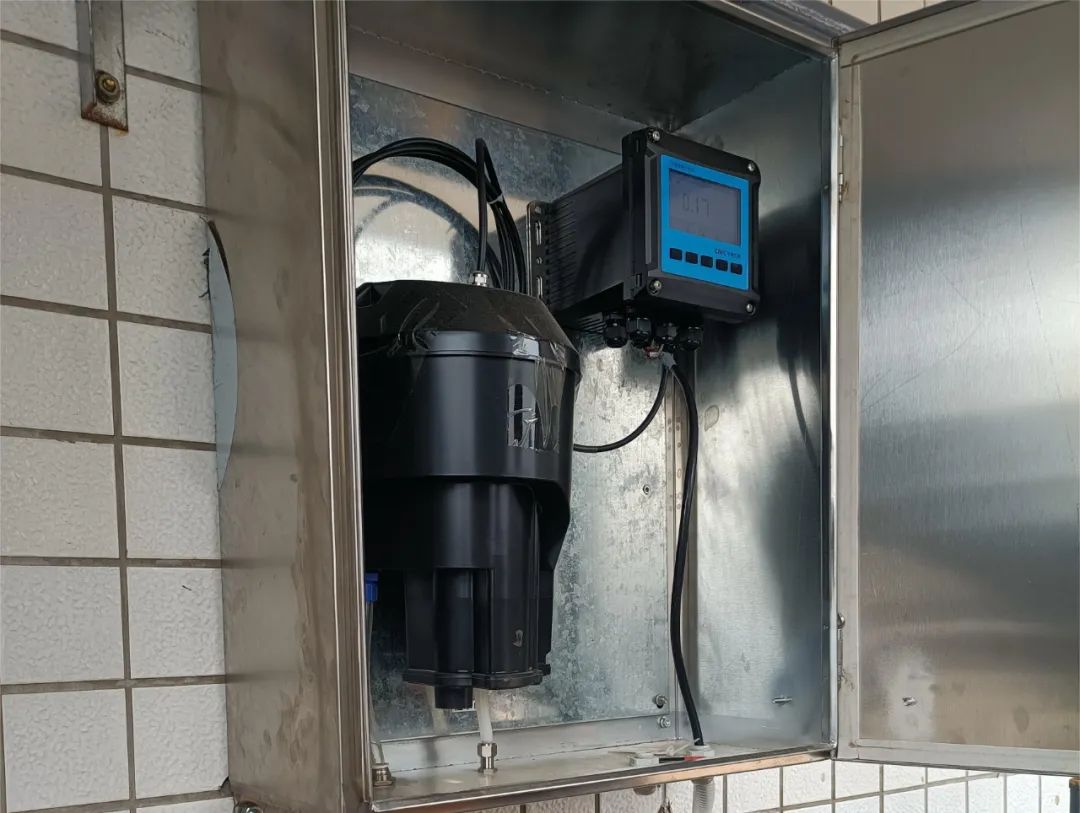

△中核儀表水務濁度計應用現場

    (8)排泥水池。配置超聲波液位計2套，電磁流量計1套。

    (9)回收水池。配置超聲波液位計1套，電磁流量計1套。

    (10)濃縮池。配置超聲波液位計2套，超聲波泥水界面儀2套。

    (11)污泥脫水機房。配置有害氣體報警儀1套。
